July 18, 2008

Fachliche Beschreibung zur Fallstudie Gehaltsabrechnungssystem

So es wird mal wieder Zeit etwas zum Stand meiner Diplomarbeit zu sagen. Die theoretischen Anforderungen an eine Massendatenverarbeitung habe ich abgeschlossen. Dies soll hier auch nicht Thema sein, sondern direkt die Inhalte meiner Fallstudie gezeigt werden. Zuerst einmal folgt nun die fachliche Beschreibung der Fallstudie. Hier ein Auszug aus meiner Diplomarbeit:

Zielbestimmung & Funktionalität

Ziel der Fallstudie Gehaltsabrechnungssystem ist es verschiedene Lösungsansätze mit Java EE für die Stapelverarbeitung zu vergleichen. Da es sich hier um eine Fallstudie handelt und um kein einzusetzendes produktives System, sind die Anforderungen sehr atypisch gehalten und nicht zu vergleichen mit einer Gehaltsabrechnungssoftware im herkömmlichen Sinne. Somit kann die Fallstudie höchstens als Grundlage für ein zu entwickelndes produktiv einzusetzendes Gehaltsabrechnungssystem dienen.
Die Funktionalität des Gehaltsabrechnungssystems in der Fallstudie besteht aus drei Aufgaben bzw. Funktionen. Es enthält eine beliebige Anzahl von fiktiven Daten zu Mitarbeitern eines fiktiven Unternehmens. Diese Daten sind in einem ersten Batchlauf programmatisch zu generieren. Auf Grundlage dieser Daten, findet dann eine monatliche Gehaltsabrechnung für die Mitarbeiter dieses Unternehmens in weiteren (monatlichen) Batchläufen statt. Die einzelnen Gehaltsabrechnungen werden in Excel Arbeitsmappen zu je 1000 Tabellenblättern in einem letzten Batchlauf ausgegeben. Die Formatierung der Excel Tabellenblätter ist in der folgenden Abbilung zu sehen.
Eine Weboberfläche, die als Administrationskonsole verstanden werden kann, bietet die Möglichkeit eine Anzahl an neu zu generierenden Mitarbeitern vorzugeben, die dann von der Anwendung erstellt, in der Datenbank gespeichert werden. Dabei wird das Jahr und der Monat für die ebenfalls zu generierenden Überstunden und Zulagen eines jeden Mitarbeiters mit angegeben. Die monatlich zu allen Mitarbeitern erstellbare Gehaltsabrechnung kann zum einen über die Weboberfläche manuell gesteuert werden und zum anderen kann über einen automatisch zeitgesteuerten Mechanismus die Gehaltsabrechnungen des Vormonats zu jedem Monatsanfang berechnet werden. Dieser Mechanismus ist ebenfalls über die Weboberfläche zu aktivieren oder zu deaktivieren. Die Ausgabe der Entgeltabrechnungen in Excel-Dateien erfolgt entweder manuell oder automatisch. Die genau zu erfassenden Daten sind im nächsten Abschnitt einzusehen.
Die drei beschriebenen Aufgaben (Datengenerierung, Entgeltberechnung und Ausgabe der Entgeltabrechnungen) sind Batchläufe, die über die Weboberfläche zeitlich zu messen sind, um die verschiedenen Implementierungsvarianten vergleichen zu können.


Zur besseren Übersicht folgt eine Auflistung der umgesetzten Punkte:


  • Generierung von fiktiven Daten zu beliebig vielen Mitarbeitern eines fiktiven Unternehmens u.a. mit deren Überstunden und Zulagen zu einem konkreten Monat.

  • Erstellung von monatlichen Entgeltberechnungen zu jedem erzeugten Mitarbeiter. Zu einem Mitarbeiter können beliebig viele Entgeltabrechnungen erzeugt werden, aber nur eine zu einem konkreten Jahr und Monat.

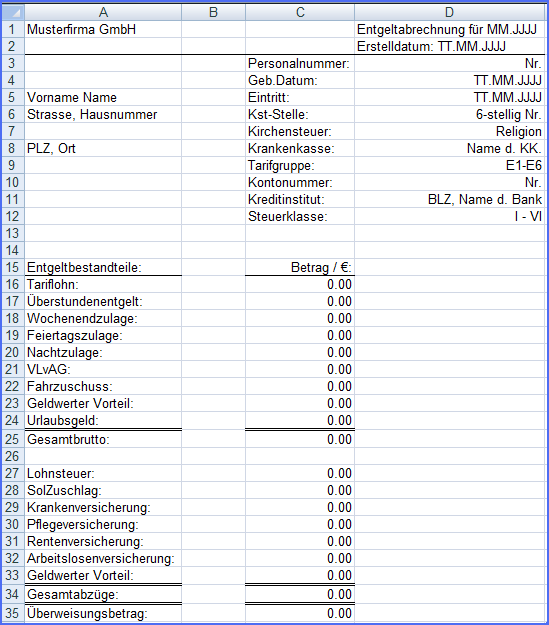

  • Ausgabe der Entgeltabrechnungen je Monat in Excel-Dateien. Dabei werden in eine Excel-Datei nicht mehr als 1000 Entgeltabrechnungen auf Tabellenblätter aufgeteilt.

  • Die Zugriffsteuerung erfolgt über eine Weboberfläche, auf der die Generierung von Mitarbeiterdaten, die Entgeltabrechnung für alle Mitarbeiter und die Ausgabe in Excel-Dateien ausgelöst und zeitlich gemessen werden kann. Ein automatisch zeitgesteuerter Mechanismus ist ebenfalls über diese Weboberfläche zu aktivieren und zu stoppen.

Das Gehaltsabrechnungssystem als Fallstudie soll Entwicklern Anregungen geben Massendatenverarbeitungsprogramme mit Java EE zu realisieren. Es soll als Grundlage zum Verständnis von Stapelverarbeitungsaufgaben dienen und einem Entwickler Lösungsvorschläge beispielhaft vorstellen.
Damit die Batchanwendung mit Java EE entwickelt werden kann, ist neben einer MySQL Datenbank als Datenhaltungsschicht ein Applikationsserver von Nöten, der die zu entwickelnden Geschäftsobjekte zur Batchverarbeitung managen kann. Hierbei wird auf die Dienste des Applikationsservers von SUN Microsystems®, der auch als Glassfish V2 bezeichnet wird, zurückgegriffen.

Datenstruktur

Zum besseren Verständnis werden hier die zu erfassenden bzw. zu generierenden Daten beschrieben und erläutert. Das exakte Datenbankschema für die zu erfassenden Daten findet sich dann in Kapitel 4 zur Umsetzung der Fallstudie.
Zunächst einmal sollen alle Daten, die zu einem fiktiven Mitarbeiter generiert werden sollen vorgestellt werden. Die Tabelle zeigt die 27 Eigenschaften, die zu einem Mitarbeiter erzeugt werden.

Personalnummer Firmeneintritt (TT.MM.JJJJ) Krankenkasse
Name Steuerklasse (I-VI) KvSatz (10% - 15%)
Vorname Tarifklasse (E1-E6) Kreditinstitut
Geburtsdatum Konfession BLZ
Strasse Kostenstelle (6-stellig) Kontonummer
Hausnummer VL (ja/nein) Überstunden/Monat
PLZ Fahrgeld (ja/nein) Wochenendzulage/Monat
Ort Kantine (ja/nein) Nachtzulage/Monat
Land Dienstwagen (ja/nein) Feiertagszulage/Monat

Einige dieser Daten dienen nur zur Identifizierung oder zusätzlichen Angabe eines Mitarbeiters wie Personalnummer oder die Adressdaten wie Strasse und Postleitzahl. Sie werden nur benötigt, um bei der Ausgabe der Entgeltabrechnung mit angegeben zu werden. Viele Angaben dienen aber der Berechnung für die monatlichen Entgelte. Die Angabe, ob der Mitarbeiter einen Dienstwagen besitzt oder nicht wird beispielsweise für die Ermittlung des geldwerten Vorteils benötigt. Die monatlichen Angaben zu Überstunden oder Zulagen fließen ebenfalls in die Gehaltsabrechnung mit ein.

Die Werte für diese Daten werden wie schon erwähnt von der Anwendung in einem ersten Batchlauf generiert und in der Datenbank persistiert. Wie die Generierung genau abläuft wird in der Umsetzung in Kapitel 4 beschrieben und erläutert. Hier soll zum besseren Verständnis die Struktur der zu generierenden Werte erklärt werden.
Die Personalnummer ist der einzige Wert, der automatisch von der Datenbank erstellt wird, damit wird sichergestellt, dass keine Personalnummer innerhalb der Datenhaltung doppelt vergeben wird. Die Werte, die aus Zeichenketten bestehen, werden aus 8 zufälligen Groß- und Kleinbuchstaben des Alphabets zusammengesetzt. Die Zeichensatzlänge 8 ist hier willkürlich gesetzt und kann auf bis zu 1024 Zeichen erweitert werden. Die aus Zeichenketten bestehenden Werte sind nachfolgend aufgeführt:

  • Name; Vorname; Strasse; Ort, Land; Krankenkasse; Kreditinstitut

Zusätzlich gibt es noch einige Daten, die auch aus Zeichenketten bestehen, aber eine bestimmt Semantik beinhalten sollen. Diese Daten sind in der Anwendung als Enumeration (Aufzählung) hinterlegt. Beispielsweise darf die Konfession nur Werte besitzen wie evangelisch, katholisch, islam etc., diese sind für die Berechnung der Kirchensteuer von Bedeutung. Daten die auf der Grundlage von Enumerations beruhen sind:

  • Konfession; Steuerklasse; Tarifklasse

Datumswerte in der Form TT.MM.JJJJ werden für die Daten Geburtsdatum und Firmeneintritt nach logischen Gesichtspunkten generiert. Das Geburtsdatum liegt zwischen 1940 und 1990, da das Jahr 2008 das Jahr der Anwendungserstellung ist und ein Mitarbeiter mindestens das 18. Lebensjahr erreicht haben sollte, um in das Unternehmen eintreten zu können. Das Datum für den Eintritt ins Unternehmen ist daher mindestens 18 Jahre vom Geburtsdatum entfernt.

Die Boolschen Werte, die mit ja/nein in der Liste gekennzeichnet sind, geben an ob ein Mitarbeiter zusätzliche Leistungen vom Unternehmen erhält oder nicht. Diese Werte werden zufällig mit true oder false zu jedem Mitarbeiter gesetzt.

  • Vermögenswirksame Leistungen (VL); Fahrgeld; Kantine; Dienstwagen

Die übrig gebliebenen Daten sind alles Zahlenwerte. Dabei beinhalten folgende Werte Ganzzahlen, die ebenfalls zufällig erstellt werden:

  • Hausnummer (1-300); PLZ (10.000 – 99.999); Kostenstelle (102030 – 102130); BLZ (10.000.000 – 100.000.000); Kontonummer (1.000.000 – 10.000.000)

Die anderen Daten beinhalten zufällige Fließkommazahlen in einem gewissen Wertebereich:

  • KvSatz (10.0% - 15.0%); Überstunden (0.00 – 50.00, 0.25er Schritte); Wochenendzulage (0.00 – 36.00, 8.00er Schritte); Nachtzulage (0.00 – 80.00, 40.00er Schritte); Feiertagszulage (0.00 – 24.00, 8.00er Schritte)

Als nächstes werden die Daten (Werte) aufgelistet, die für die Entgeltberechnung aus den generierten Mitarbeiterdaten ermittelt werden.

Personalnummer Feiertagszulage SolZuschlag
Jahr VLvAG Kirchensteuer
Monat Fahrgeldzuschuss Krankenversicherung
Erstelldatum Kantinenzuschuss Pflegeversicherung
Überweisungsbetrag Geldwerter Vorteil (Brutto) Rentenversicherung
Tariflohn Urlaubsgeld Arbeitslosenversicherung
Überstundenentgelt Weihnachtsgeld Vermögensbildung
Nachtzulage Brutto_Summe Geldwerter Vorteil (Abzüge)
Wochenendzulage Lohnsteuer Abzüge_Summe

Die Berechnung der Entgelte, was in Kapitel 4 ebenfalls gezeigt wird, erfolgt nicht nach gesetzlichen Vorschriften, da dies nicht Bedingung für das Ziel der Fallstudie ist und zudem die Komplexität der Berechnung und die damit verbundene weitere Datengenerierung um ein Vielfaches gesteigert hättet. Dennoch sind die wichtigsten Bestandteile einer Entgeltabrechnung vorhanden. Bei genauerer Betrachtung fällt auf, dass Redundanzen bei den Daten auftreten. Die Summen für Brutto und Abzüge beispielsweise könnten auch bei jeder Abfrage oder Ausgabe einer Entgeltabrechnung aus den übrigen Werten berechnet werden. Diese Art der Denormalisierung, die bereits in Kapitel 2.2.4 erläutert wurde, wird also schon im Vorhinein für die Umsetzung einer performanten Anwendung berücksichtig und in Kapitel 4 noch einmal erörtert. Die Angaben zu den Überstunden und Zulagen sind bei den generierenden Mitarbeiterdaten zeitliche Werte und bei den Daten zur Entgeltabrechnung Geldwerte.

Wie auch schon bei den generierbaren Daten zu jedem Mitarbeiter, soll hier die Datenstruktur der Daten für die Entgeltabrechnungen gezeigt werden.

Die Personalnummer eines Mitarbeiters wird für die Identifizierung der Entgeltabrechnung aus den Mitarbeiter Stammdaten übernommen. Schließlich muss jede Abrechnung einem bestimmten Mitarbeiter zugeordnet werden können.

Das Jahr (JJJJ) und der Monat (MM) sind bei der automatischen Erzeugung jeweils die aktuellen Werte des vorherigen Monats oder können manuell über die Weboberfläche vorgegeben werden.

Das Erstelldatum ist das aktuelle Tagesdatum (TT.MM.JJJJ) an dem die Entgeltabrechnungen erstellt werden.

Die übrigen Daten beinhalten alle Fließkommazahlen als Werte. Nachfolgend sind diese Daten mit ihren eventuellen Wertebereichen aufgelistet:

  • Überweisungsbetrag
  • Tariflohn (je nach Tarifklasse 1990.95 – 2866.45)
  • Überstundenentgelt (Überstunden x 11.54)
  • Nachtzulage (Nachtzulage(Zeit) x 6.72)
  • Wochenendzulage (Wochenendzulage(Zeit) x 4.53)
  • Feiertagszulage (Feiertagszulage(Zeit) x 7.28)
  • VLvAG (0.00 oder 39.88)
  • Fahrgeldzuschuss (0.00 oder 150.00)
  • Kantinenzuschuss (0.00 oder 60.75)
  • Geldwerter Vorteil für den Dienstwagen (0.00 oder 200.00)
  • Urlaubsgeld nur für Monat Mai (95% vom Tariflohn)
  • Weihnachtsgeld nur für Monat November (100% vom Tariflohn)
  • Brutto_Summe
  • Lohnsteuer (15% - 25% von Brutto_Summe)
  • SolZuschlag (1% von Brutto_Summe)
  • Kirchensteuer (0%, 8% oder 9% vom Steuer-Brutto)
  • Krankenversicherung (KvSatz von Summe_Brutto)
  • Pflegeversicherung (1.95% von Summe_Brutto)
  • Rentenversicherung (9.75% von Summe_Brutto)
  • Arbeitslosenversicherung (3.25% von Summe_Brutto)
  • Vermögensbildung aus VLvAG z.B. Bausparvertrag (siehe VLvAG)
  • Geldwerter Vorteil für die Verrechnung (s.o.)
  • Abzüge_Summe

Alle Werte zur Entgeltberechnung werden beim letzten Batchlauf, der Erzeugung der Abrechnungen für einen bestimmten Monat in Excel-Dateien, für jeden Mitarbeiter ausgelesen und den entsprechenden Feldern eines Excel-Tabellenblattes zugewiesen.

Mit den Kenntnissen der Zielbestimmung und Beschreibung der Funktionalität sowie der Datenstruktur wird nun im nächsten Kapitel die Umsetzung mit der Java EE Spezifikation erläutert und durch Messungen die Performanz der unterschiedlichen Lösungsvarianten ermittelt. Auf Grundlage der Messungen, werden dann Gründe und Verbesserungen zu den einzelnen Varianten dargestellt.


June 17, 2008

Speicherplatzvergleich bei großer Anzahl von Datensätzen (BMT/CMT)

Hier mal ein schöner Vergleich des Speicherplatzbedarfs zwischen 100.000 Datensätzen, die in einer Transaktion in die Datenbank geschrieben werden und 100.000 Datensätzen, die in mehreren Transaktionen a` 5.000 Datensätze in die Datenbank geschrieben werden. Letzteres wurde über Bean Managed Transaction gelöst, wobei Ersteres natürlich nicht Container Managed Transaction sein muss.

Container Managed Transaction (100.000 pro 1 Transaktion):
Führt zu einem Speicherüberlauf!
SpeicherverbrauchThreadohneBeanManagedTransaction

Bean Managed Transaction (5.000 pro 1 Transaktion):
Führt zu keinem Speicherüberlauf!
SpeicherverbrauchThreadMitBeanManagedTransaction

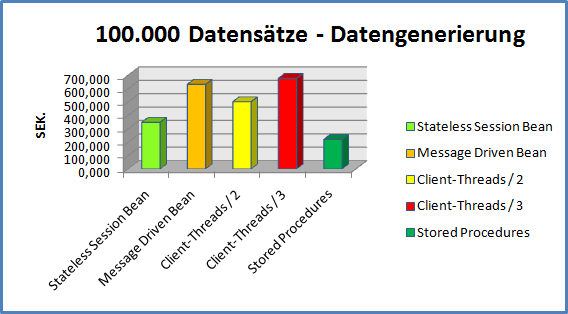

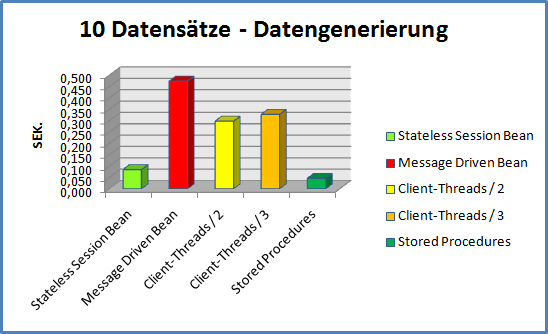

Testläufe

Nach langer Zeit (fast 3 Wochen) füge ich hier mal wieder ein paar Neuigkeiten ein. Mein Beispielprogramm oder Fallstudie wie es ja korrekt in meiner Diplomarbeit heißen wird ist endlich fertiggestellt. Die letzte Hürde Transaktionssicherheit, die bei Datensätzen > 50.000 mit einem Speicherüberlauf Probleme machte habe ich durch Bean Managed Transaction lösen können. So kann nun eine Transaktion nicht mehr als 10.000 Datensätze ausführen, wodurch bei einem maximalen RAM von 500MB in der VM kein Speicherüberlauf mehr passiert.

Vom Programm selber werde ich hier noch mehr berichten, wenn ich dieses in meiner Diplomarbeit beschreibe und hier einige Auszüge daraus vorstelle. Zunächst stell ich hier jetzt die Auswertung meiner Testläufe online. Eine genaue Erklärung, wodurch sich die Zeiten bei den einzelnen Varianten ergeben, folgt dann mit den weiteren Berichten.
















May 28, 2008

Datenbankschema

Hier eine Grafik von meinem Datenbankschema. Die meisten Relationen sind 1:1 Beziehungen. Die 1:m Beziehungen sind alle unidirektional. Eventuell kommt noch die ein oder andere Klasse bzw. Attribut hinzu.

Kurze Beschreibung:
Zu einem Mitarbeiter gehören verschiedene Angaben wie Name, Geburtsdatum, Steuerklasse etc.. Jeden Monat erhält ein Mitarbeiter einträge auf seinem Überstundenkonto und in seiner Zulagenliste. Aus all diesen Angaben wird dann für jeden Mitarbeiter eine monatliche Entgeltabrechnung erstellt, die das Bruttoeinkommen, die Abzüge und den Überweisungsbetrag enthält.


May 20, 2008

Provisorische Gliederung


Der ein oder andere Punkt wird der Gliederung sicherlich noch ergänzt werden:


1. Einleitung
1.1. Motivation

u.a. Bezug zu meiner Projektarbeit, Anforderungen an Unternehmen, neue Technologien

1.2. Beschreibung der Thematik
Historie der Massendatenverarbeitung und Java EE

1.3. Zielsetzung
Effiziente Massendatenverarbeitung am Beispiel, Erläuterungen zu Java EE

1.4. Vorgehensweise
Siehe nächste Kapitel

2. Anforderungen an die Massendatenverarbeitung
Aufstellen von Thesen, was zu beachten ist

2.1. Funktionale Anforderungen
Unternehmensprozesse unterstützen und lösen

2.2. Nichtfunktionale Anforderungen
Technische Aspekte

3. Umsetzung der Massendatenverarbeitung
3.1. Fallstudie: Gehaltsabrechnungssystem
Pflichtenheft zur Fallstudie

3.2. Interceptoren zur Leistungsmessung
Möglichkeiten zur Messbarkeit der Leistung

3.3. Datenbankschicht über Entity Beans
Erläuterungen zu Entity Beans am konkreten Beispiel

3.4. Geschäftslogik über Session Beans
Erläuterungen der anderen Beanarten am konkreten Beispiel

3.5. Möglichkeiten der Batch-Initialisierung
u.a. TimerService

3.6. Parallelverarbeitung mit Message Driven Beans
Erklärung zu Kommunikation und Verbesserung der Verarbeitungsgeschwindigkeit

3.7. Parallelverarbeitung mit Threads
Erläuterung eines anderen Weges zur Verbesserung der Verarbeitungsgeschwindigkeit 

4. Fazit und Ausblick

Exposé

In meiner Diplomarbeit soll es um die Fragestellung gehen inwiefern sich mit der Java Enterprise Edition (Java EE) Massendatenverarbeitung bzw. Batch-Läufe umsetzen lassen? Das Thema lautet

Massendatenverarbeitung mit Java EE

Massendatenverarbeitung oder Batch-Verarbeitung, also die sequentielle, nicht interaktive Bearbeitung von Aufgaben stammt aus der Anfangszeit der Datenverarbeitung als eine interaktive Verarbeitung von Daten noch nicht möglich war. Bis heute hat sich diese Begrifflichkeit gehalten, aber die Verarbeitungsweise grundlegend geändert. Angefangen von Lochkarten über Magnetbänder und prozedural Programmierte (Cobol PL/I) Batch-Systeme bis zur heutigen objektorientierten Technologie hat die Massendatenverarbeitung viele Technologien durchlebt und wird auch weiterhin in kommenden Technologien Berücksichtigung finden.

Die bevorstehende Arbeit soll die Möglichkeiten der Erstellung von Batch-Systemen mit der objektorientierten Java Technologie darstellen. Neben der theoretischen Erläuterung, welche auch ältere Diplomarbeiten mit der gleichen Thematik einbeziehen wird, soll auch praktisch anhand eines Beispiels gezeigt werden wie eine konkrete Java-Implementierung eines Batch-Systems aussehen kann. Dabei soll eine Vielzahl von Möglichkeiten, die Java EE bietet, erläutert werden. Neben dem Einbezug der unterschiedlichen Bean Arten (Session Beans, Message Driven Beans, Entity Beans) soll auch die Verwendung von Timer Beans, Interceptoren, Entity Listenern, EJB QL und Threads betrachtet werden. Ein besonderes Augenmerk soll auf die Möglichkeiten der Parallelverarbeitung gerichtet werden. Denn neben den zu erfüllenden ACID-Eigenschaften soll die Massendatenverarbeitung vor allem eine dem Zweck angemessene Performance in Bezug auf die Verarbeitungsgeschwindigkeit haben. Hier können u.a. mit der Parallelverarbeitung im Zusammenhang mit den zur Verfügung stehenden Ressourcen gute Ergebnisse erzielt werden.

Im auszuarbeitenden Beispiel soll es um die periodenweise Verarbeitung von Gehaltsdaten gehen. Mitarbeiter eines Unternehmens erhalten monatlich Ihr Gehalt, welches sich aus verschiedenen Positionen zusammensetzt. Die Abrechnung jedes Mitarbeiters soll aus den vorliegenden einzupflegenden Daten in einem Massendatenverarbeitungsprozess generiert werden. Darüber hinaus sind die Werte zu ermitteln, die ein Unternehmen für seine Angestellten an die zuständigen Behörden abzuführen hat.

Bei der Arbeit mit Java EE stellt sich immer die Frage in welchem Applikationsserver die Enterprise Anwendung laufen soll. In der bevorstehenden Arbeit wird der von SUN Microsystems entwickelte Applikationsserver verwendet, der auch unter dem Namen GlassFish bekannt ist. Als Entwicklungsumgebung wird die NetBeans IDE in der Version 6.0 verwendet werden. Als Datenbank wird eine MySQL-Datenbank in der Version 5.0.51a eingesetzt. Ein Umstieg auf eine andere Open Source oder proprietäre Datenbank sollte mit Hilfe der Java Persistence API allerdings bis auf kleinere Ausnahmen wie Primärschlüsselgenerierung problemlos möglich sein.

Hello World...

...oder besser Hello innoQ. Hier wird es in nächster Zeit eine Berichterstattung zu meiner Diplomarbeit geben. Schon mal vorab, das Thema lautet Massendatenverarbeitung mit Java EE. Alles weitere folgt in den nächsten Tagen...also packen wir es an!!!
